商品詳細

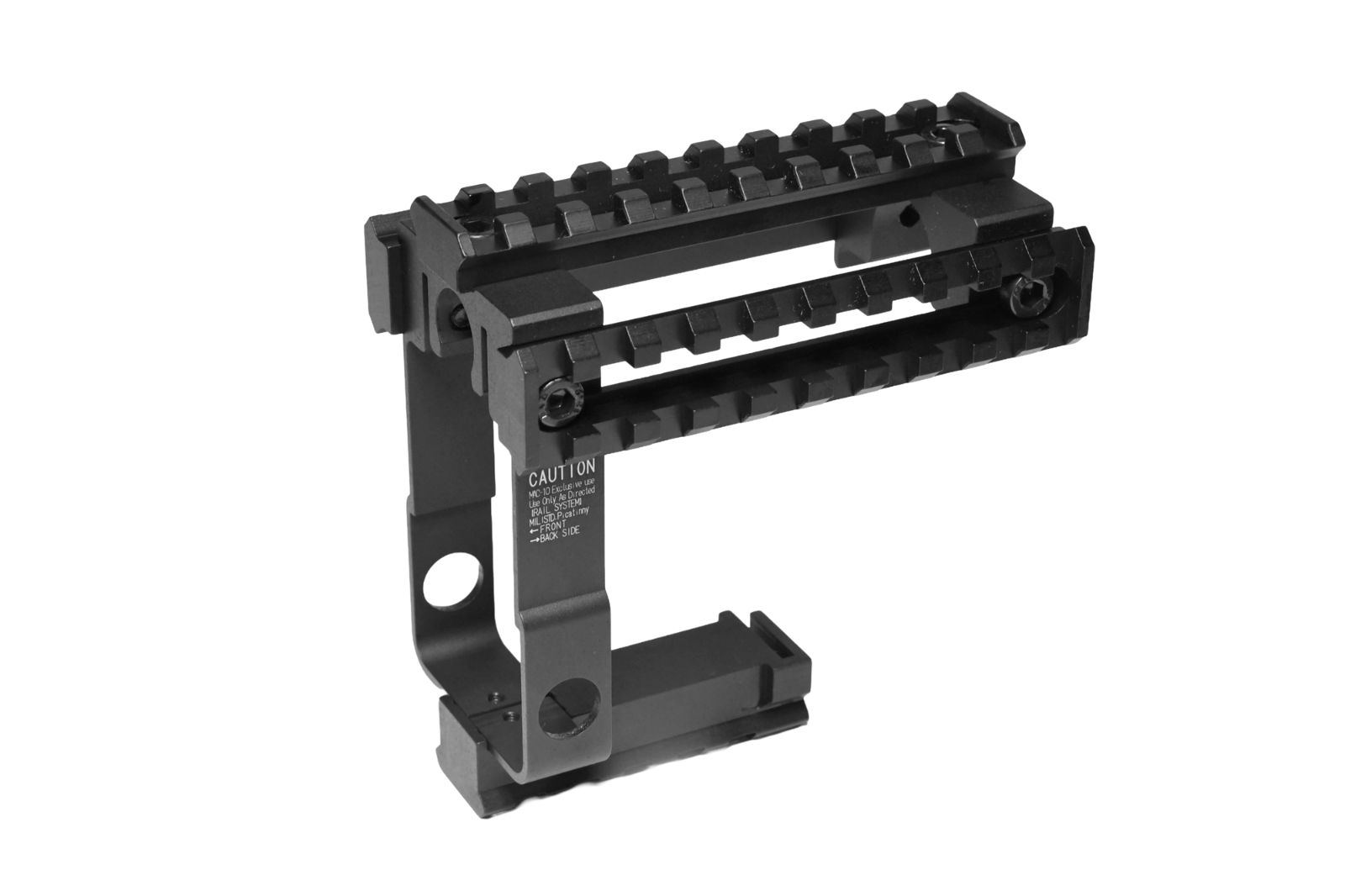

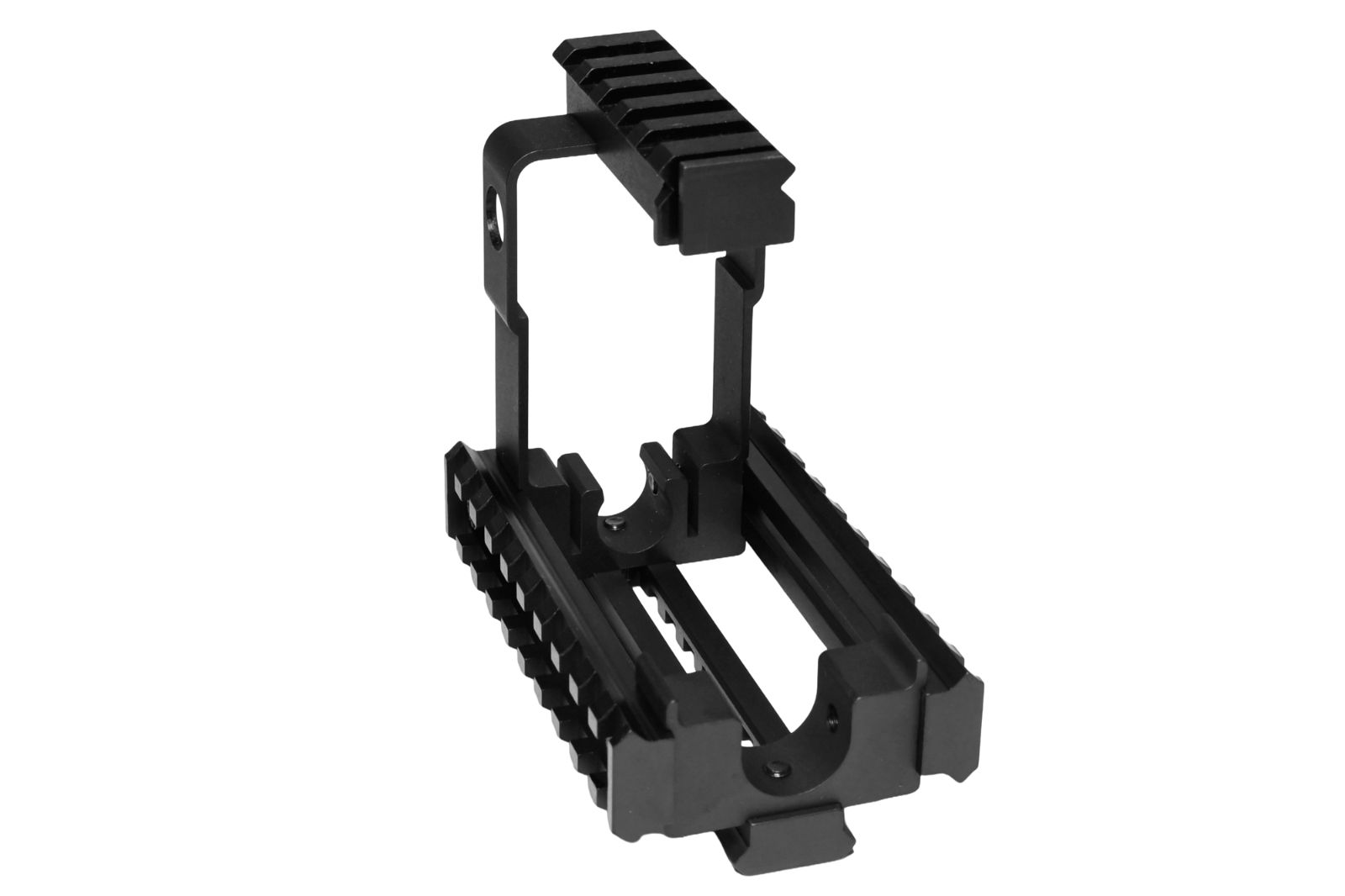

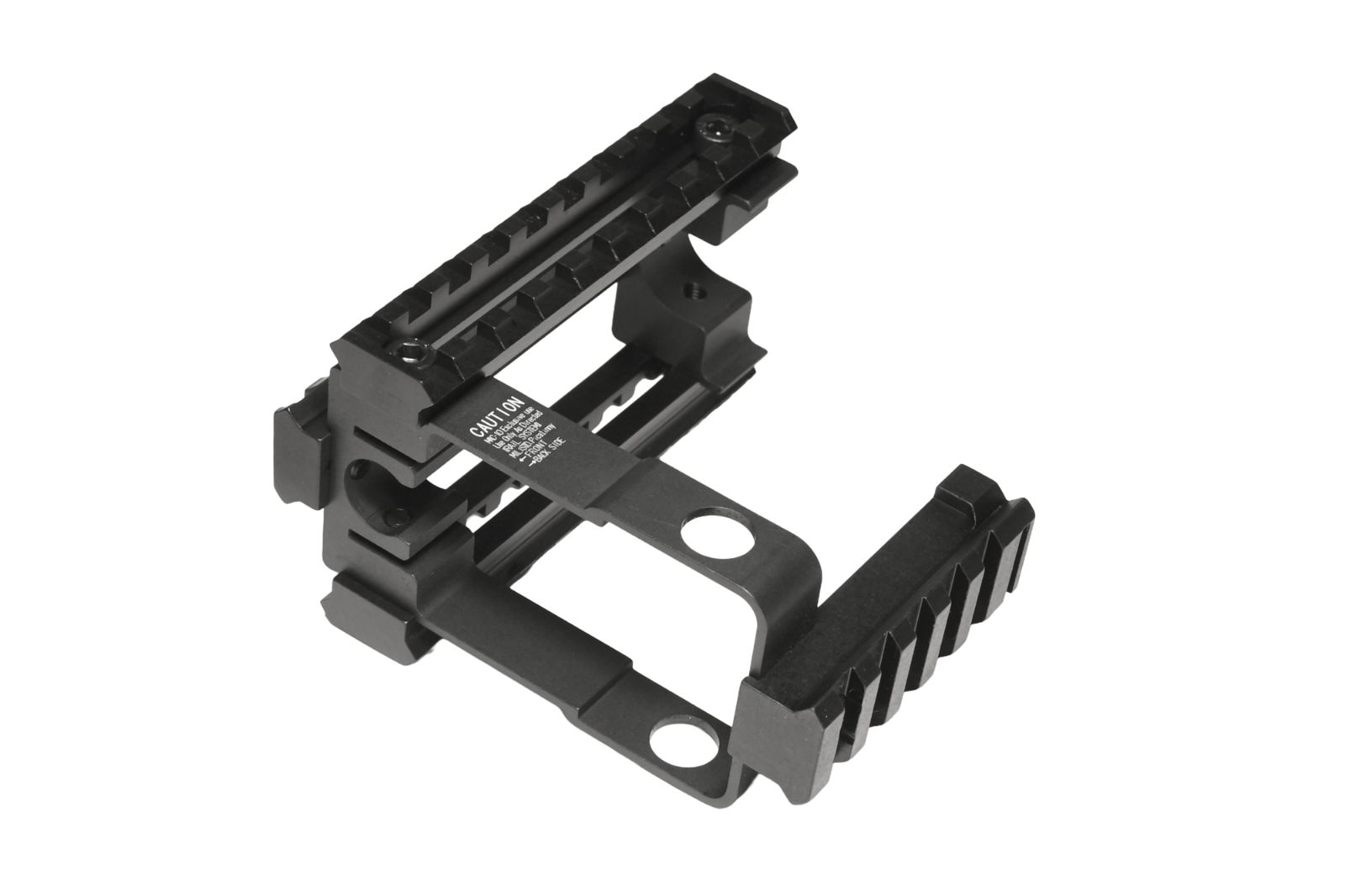

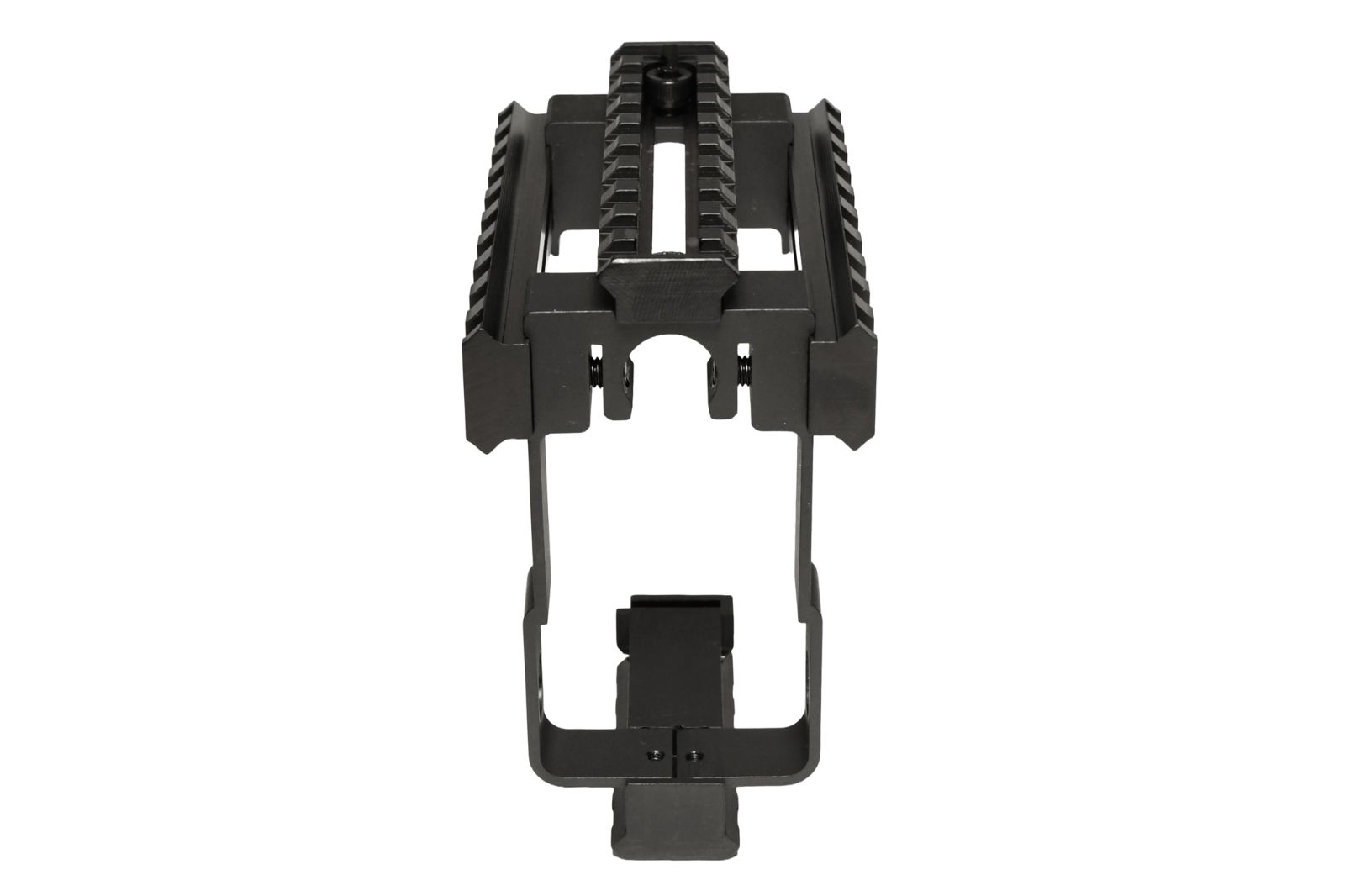

マルイ電動 MAC10専用 フレームロックマウントシステムセットです。
アンダーレールはアルミ合金削り出しで、ピカティニー規格仕様になっております。フレーム左右には、バッテリー取り外しロックピンに簡単にアクセスできるようにホール加工がしてありますので、セイフティON→フレームの穴からロックピンをプッシュするだけでバッテリー交換が可能です。

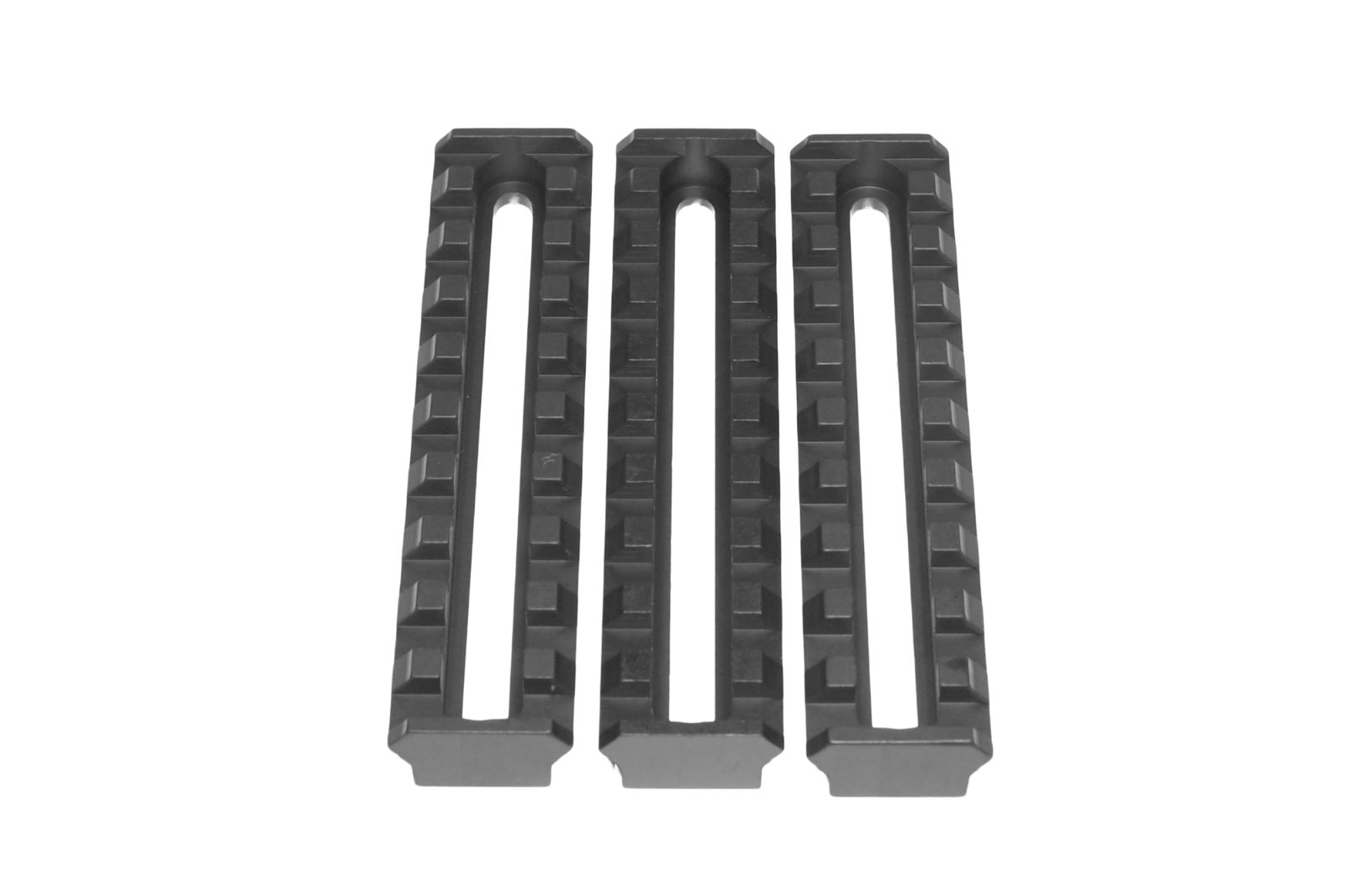

マウントレイル部は前後共にアイアンサイトが覗けるようサイトホールを備えております。
ダットサイトを装備していても、すぐ下を覗けばアイアンサイトで狙いを定めることが可能になっています。
『マウントレイル取り付けの注意』
上部マウントレイルを取り付ける際、必ず付属レンチを縦にさして軽く締めて下さい。
上部マウント部のネジ厚が薄いため横さし高トルクで締めるとネジ山が潰れます。
- アルミ合金製（フレーム・アンダーマウント）
- ホップ調整窓開封可能
『取り付け方』
1.初めにサイレンサーを外しバッテリーを外す要領でMAC10のフロントを外していきます。
2.レイルを外した状態のフレームロックを本体に合わせてフロント部分から入れていきます。その際に左右のロックピンがホール中央に来るようにセッティングします。
3.フロントサイトの穴とフレームロックとサイドマウントをネジで固定します。フロント用とリア用でネジ長さが違います。間違えないようにして下さい。
4.アンダーレイルを取り付けていきます。トリガーガードにアンダーレイルのフック部分を組み窪みにフレームロックを合わせます。フレームロックを横に少し抑えながらプラハンマー等でアンダーレイルの窪みとフレームロック、トリガーガードのフック部分を均等に入れていきます。
フレームロックのアンダーレイル固定箇所は1mm前後の隙間があります。そのまま組み込んで下さい。
5.アンダーレイルとフレームロックをネジで固定します。高トルクで締めると破損しますので軽く締めてください。
6.リアマウントとアッパー、サイドマウントを取り付けて、MAC10フロントを組んで完成です。
